累重式計量配色混料系統

1. 節省成本:採用自動累重式計量裝置,精確地計量少量的粉粒狀塑料、色母或添加劑。可同時處理主料:1~4種、色母:1~4種,總合8種以內,精準度達±0.5%。
2. 操作簡易、節省人工:人機介面智能操作介面,輸入每批量的百分比,調整大小供料數值,即可運作。可配合網路連接電腦遠端維護程式或問題解決,提供最有效率、最經濟的操作模式。
3. 自動順序連續累加計量:在其他原料添加時,不會影響計量的精準度,特殊計量裝置會自動順序連續累加計量。
4. 報表記錄追蹤:故障資料依日、月、年,分秒進行歷史資料記錄供維修保養參考。
​5. 容易清理且不占空間:不銹鋼材質美觀、耐用,分區式設計結構拆裝容易,方便清理,控制箱附掛於主機機構上,不另佔空間。

累重式計量配色混料系統  (ADMG)
累重式計量配色混料系統  (ADMG)
累重式計量配色混料系統  (ADMG)

累重式計量配色混料系統  (ADMG)

ADMGⅡ
• 採秤重式計量裝置,精確地計量粒狀塑料、色母及添加劑最多達六種,精準度±0.5%。
• 智慧型人機介面操作模式,只要輸入每批用量及混合比例,電腦自動演算及補償,自動記憶累加混料的重量,高度自動化,隨時掌握生產進度,減少人為失誤及工時。
• 生產配方能夠儲存於系統中達100組,不用人工記錄,展現高度標準化。
• 內坎靜電消除器,不用加防靜電添加劑就解決塑料靜電帶來的問題。
• 原料暫存筒新穎圓弧設計,不銹鋼304材質,落料順暢不卡料,美觀且實用。
• 原料暫存筒、計量秤重筒採快拆結構設計,換料、清潔、保養都迅速便利。
• 可選配混料暫存筒、活動輪安裝於機台旁,移動方便,亦可直接安裝於成型機台上,節省空間。

press to zoom

press to zoom

press to zoom

press to zoom
1/12

※材料比重 0.65

備註:

  1. 型號說明 ADMG-1234567(共7碼)
    第 1~4 碼:最大處理能力,例:0100 代表 100kg/hr,1000 代 表 1000kg/hr
    第 5 碼:螺桿計量器數量,可選擇 0~4 支。
    第 6 碼:匣刀閥計量器數量,可選擇 0~4 支。
    第 7 碼:振動式計量器數量。 *範例:ADMG-0100400 為最大處理能力 100kg/hr,螺桿計量 4 支、匣刀閥計量 0 支、振動式計量 0 支。

  2. 請告知您的需求,我們將客製最符合您需求的計量混料系統。

  3. 產品規格若有變更,恕不另行通知。

  1. 轉速不足提醒

  2. 馬達過負荷顯示

  3. 設定錯誤偵測

直立式 vs 分離式

01

直立式:直接放置於成型機上,節省空間。不需另購自動填料機。

分離式:備有角架放置於地上,方便維護人員保養及設定,需另購自動填料機輸送熱料。

直立式 vs 分離式

02

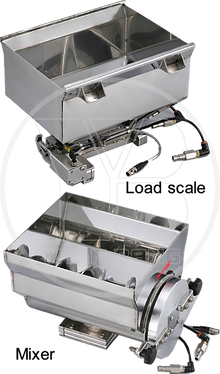

匣刀式 vs 螺桿式

匣刀式:採用三段式匣刀控制大小供料。利用人機介面與微電腦結合控制,可在人機介面上設定供料模式,並在結構上 有微調功能,可達到秤重的精確度。

螺桿式:採用伺服馬達螺旋供料方式與伺服控制器來控制大小供料。信號傳輸具備監測回饋 PLC 修正來達到秤重的精確度。

匣刀式 vs 螺桿式
人機介面

人機介面

03

  1. 內設多組密碼及時間日期,可微調畫面亮度,可選用中英不同語言等。

  2. 系統含供料重量、混合筒與排料、螺杆馬達、其他設定,並有空筒重量、計量筒排料時間、供料空轉時間、計量筒延 遲時間等限制功能。

  3. 自動模式:各組供料輸出情況隨時監控;手動模式:在機台還沒有上線時,可用手動方式觸摸人機介面,確保機器的動作點完全正確。

  4. 警報歷史表累計警報的次數以及記載異常發生的情況,並在監控系統中以跑馬燈方式告知。

04

混料裝置(Mixer) &計量裝置(Load Scale)

混料裝置(Mixer) &計量裝置(Load Scale)
吸料系統

05

搭配晏邦輸送系統,密閉式配色混料後,經全氣密的輸送管路達到最佳狀態。

吸料系統

06

料位感應器

料位感應器
